solidworks软件已成为大多数机械行业的首选软件，简单易学方便实用，最适用于钣金设计、受力分析、运动算例比较好的一款软件
操作方法
-
01
打开solidworks2012，新建一个零件模型
-
02

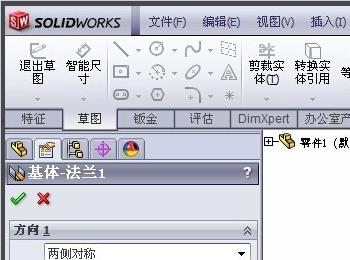

在前视基准面 建立一个钣金零件，例如：L100x50x2（t=2.0），宽度=50，内折弯半径为R0.5，折弯参数选择K因子（K=0.45），确定 （注意：只有在钣金模块的零件才可以展开，否则是无法自动展开的）
-
03

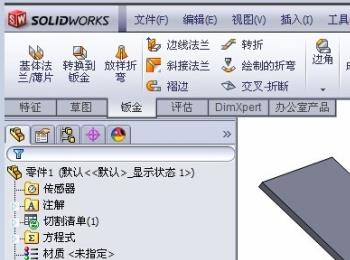

钣金模块—展开功能—可以检验零件是否可以展开
-
04
设计树—平板型式1—右击 找到 输出 DXF/DWG ,点击确认保存在相应的文件夹或者桌面以方便找到
-
05

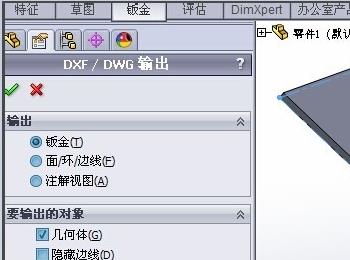

确认保存后，会出现这样一个 输出 DXF/DWG 参数设置，正常默认就可以了，也可以把 要输出的DXF/DWG文件的 “折弯线”进行勾选。然后确认，继续保存就可以了。
-
06

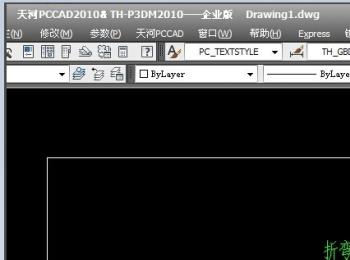

上面的方法是比较快捷的，输出的比例也是1：1的，直接可以下料用的。还有一个方法就比较笨拙，是通过出工程图的方法直接拖进图框内，但是需要注意图框和图纸的比例的。
