电子半导体、IC设计、电路板设计等常需要有CAD辅助工作，以方便可以验证检查电路是否正确，另一方面，可以加快设计效率，缩短开发周期。下面，小编以最简单的例子教大家学会用multisim设计仿真电子电路。
操作方法
-
01
如下图所示，打开multisim软件后，点击File/New/Design新建设计图纸（快捷键 Ctrl + N),当然，软件打开时默认新建一张图纸，直接保存为你想要的文件名即可。
-
02
在工具栏处点击器件库选择相应的器件并设置参数，移动元件排版一下即可，如下所示：
-
03

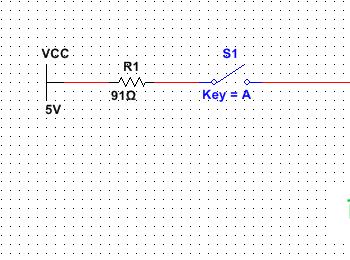

移动鼠标到元件引脚处，引出线与元件连接，组成完整的闭合回路，如下所示:
-
04
点击界面中的运行仿真按钮，切换开关状态就可以看到不同的效果，如下所示即为运行启动按钮：
-
05
当开关处于断开时，发光二极管处于暗状态，不发光。
-
06
当开关处于闭合时，发光二极管处于亮状态，发光。
