CPU对应主板知识(CPU如何搭配主板)AMD篇(cpu与主板匹配列表)

AMDcpu跟主板的配合。
AMD的接口目前主要分为两类,一类是cpu系列(不带核显),一类是APU系列(带核显)
同样从远古cpu说起。再到最新的。

操作方法

  • 01

    先介绍cpu系列接口,主要有Socket AM2 Socket AM2+ Socket AM3 Socket AM3+ 先介绍Socket AM2 Socket AM2是2006年5月底AMD发布的支持DDR2内存的AMD64位桌面CPU的接口标准,具有940根CPU针脚,支持双通道DDR2内存。

  • 02

    CPU系列 AMD Athlon 64 X2 =速龙双核 低端的Sempron(闪龙)中端的Athlon 64、高端的Athlon 64 X2以及顶级的Athlon 64 FX Athlon(速龙的意思) 其中Athlon 64 X2以及Athlon 64 FX最高支持DDR2 800,Sempron和Athlon 64最高支持DDR2 667 AMD Athlon64 X2 4600+ AMD Athlon64 X2 5200+ AMD Athlon64 X2 4200+ AMD 速龙双核 5050e AMD Athlon 64 X2 6000+ AMD 速龙64 X2 5800+ 支持内存:DDR2 插槽类型:Socket AM2

  • 03

    支持的主板芯片:AMD 480X、AMD 570X、AMD 580X、AMD 690G、AMD 740G、NVIDIA NF520LE、NF 550、NF560、NF570、NF590、MCP61、MCP68等芯片组

  • 04

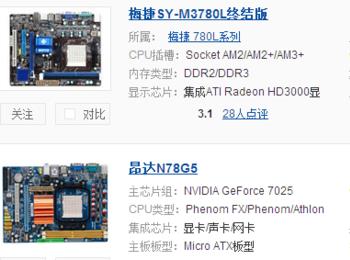

    780L系列是780G芯片组的衍生产品,支持AMD Socket AM2/AM2+/AM3接口,目的是为780G的下一代产品作铺垫,而增强了超频能力的低端主板 MCP78芯片组是整合GeForce 8级别显示核心主板,面向AMD平台,支持主流的K10架构处理器,HT 3.0前段总线,支持DX10。

  • 05

    Socket AM2+(940) 是一款AMD处理器的CPU插座,是现时用于多款AMD处理器(如Athlon 64 x2)的Socket AM2的后继插座。Socket AM2+完全相容于Socket AM2,用于Socket AM2的处理器也能用于Socket AM2+的底板,反之亦然。

  • 06

    特点:HyperTransport 3.0,可运行于2.6GHz 无非就是升级主板。 AMD确认了用于Socket AM2的处理器能够用于Socket AM2+主板,而用于Socket AM2+的处理器亦可用于Socket AM2主板 Socket AM2+主板可兼容Socket AM3,AM3的处理器可用于AM2+主板上,但AM2+的处理器不相容于AM3主板。 根据AMD的官方公告,强行把AM2+的处理器放在AM3主板上使用会导致处理器损坏,因而视为人为损坏,不在处理器保养范围之列。

  • 07

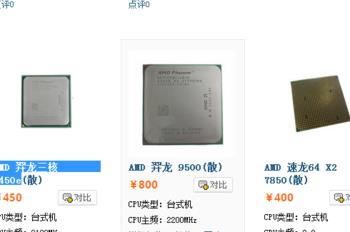

    支持的cpu:羿龙系列 闪龙 系列 速龙系列 AMD 羿龙三核 8450e AMD sempron 2100+ AMD 速龙X2 7550 AMD 羿龙X4 9350e AMD 羿龙II X4 920 支持内存:DDR2 AM2+不支持DDR3,只是过渡性接口。

  • 08

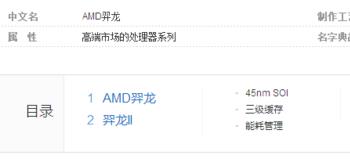

    Phenom处理器采用Stars这一代的核心架构,有五大要素。首先是真四核设计,将四个核心在一个晶片上。二是Cool’n’Quiet2.0技术,是针对新的真四核架构可以做 到让每个核心配有独立的电源控制,可以独立的运作,每一个核心单独地控制它的功率,大大降低能耗,节省成本。三是完整的DDR2双通道内存控制器,支持DDR2-1066。四是支持 HT 3.0技术;五是共享的L3缓存。 羿龙是AMD面向中高端市场的处理器系列。采用真四核设计,架构有K10和K10.5,制程工艺有65纳米和45纳米。产品线包括双核、三核、四核以及六核。

  • 09

    支持的芯片组:对应的芯片组有AMD 770X、AMD 790X、AMD 790FX、AMD760G、AMD 780G、AMD 790GX、NVIDIA NF720D、NF 750A SLI、NF 780A SLI、NF 980A SLI、MCP78等芯片组

  • 10

    AM3的全称是Socket AM3,它是一个CPU接口标准。所有的AMD桌面级45纳米处理器均采用了新的Socket-AM3插座,它有938针的物理引脚,这也就意味着AM3的CPU可以与旧有Socket-AM2+插座甚至是更早的Socket-AM2插座在物理上是兼容的,因为后两者的物理引脚数均为940针,事实上Socket-AM3处理器也完全能够直接工作在Socket-AM2+主板上(BIOS支持),不过940针的Socket-AM2+处理器将不能在938针的Socket-AM3主板上使用。

  • 11

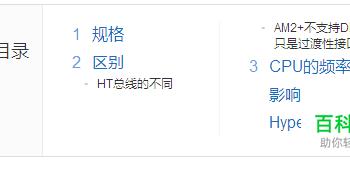

    Socket-AM3处理器只能够支持一组内存模组通道运作在DDR3-1333的带宽下,其在搭载四根内存模组的时候则只能够提供DDR3-1066的带宽。无论是四核心的X4 900/800系列还是三核心的X3 700系列,现时所有Socket-AM3插座的Phenom II处理器的TDP均为95W,直至今年第二季时钟频率更快的Phenom II X4 950/945处理器出现,其届时将取代现有Socket-AM2+插座的Phenom II X4 940/920处理器,站上AMD桌面级45纳米处理器产品线的顶峰,而TDP也仍然保持在125W不变。 M2+不支持DDR3,只是过渡性接口 一个全新的处理器接口,通常是由支持更新的内存类型来界定的,比如AM2就是因为要支持DDR2主板,才诞生的。然而从AM2+接口的规格可以看出,它不支持DDR3,AM3接口才会全面支持DDR3.所以AM2+只能作为一种过渡性接口而存在。

  • 12

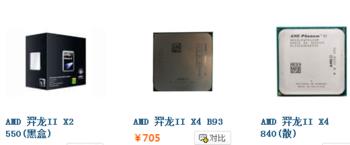

    支持cpu:羿龙II Sempron(闪龙) X2 系列 AMD 羿龙II X4945 AMD 羿龙II X2 B55 AMD Sempron X2 180 AMD 羿龙II X3 720 AMD 羿龙II X4 B93 支持内存:DDR3

  • 13

    支持芯片组: 870 880G 890GX 890FX 790GX 785G 770 780G 760G

  • 14

    Socket AM3+(又称Socket AM3b)是AMD推出的CPU插座,于2011年发布,取代上一代Socket AM3并支持AMD新一代32纳米处理器AMD FX(代号”Zambezi”)。 推土机是个大类:包括第一代推土机(同名),第二代打桩机,第三代压路机三代产品 只要CPU型号上有FX、A10、A8、A6、A4这些标识的都属于推土机系列。

  • 15

    AM3+接口的推土机处理器将可以被安装到AM3接口的主板上,在针脚上,AM3+是没有 Socket AM3+与Socket AM3可互相兼容,AM3 CPU可在AM3+主板上运作,但AM3+ CPU只可在部分AM3主板上运作(一般需要刷新BIOS),但供电可能不足会导致效能受限。 AMD统一将AM3+插槽做成黑色,区别于AM3常见的白色。

  • 16

    2003年时,AMD曾首次推出FX系列,这就是用于发烧级和游戏级别的Athon 64 FX系列处理器。Athlon 64 FX刚好是在AMD丢失高端x86处理器市场的时候问世的,但后来由于无法与英特尔在这片市场展开竞争,AMD只得暂停推出FX系列的处理器。2007年和2008年也都没有AMD FX系列产品。但2013年AMD FX系列8核处理器的相继发布,又使AMD处理器成为发烧友的首选。 支持cpu:fx系列 AMD FX-6120 AMD FX-6200 AMD FX-8370 AMD FX-9590 支持内存:DDR3

  • 17

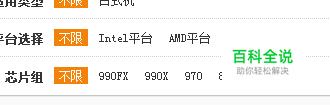

    对应主板芯片: AMD 990FX AMD 970 AMD 990X 880G

  • 18

    这里介绍完了,开始APU系列。这些凡是带A开头的都带核显,反之不带英文开头的不带核显,必须加显卡才能显示。

  • 19

    APU 有fm1 fm2 fm2+ 先介绍fm1。

  • 20

    Socket FM1是AMD公司预定于2011年6月所发表研发代号为“Llano”的新处理器所用的桌上型电脑CPU插槽。针脚有905个。 “Llano”处理器于笔记本电脑所用的插槽为Socket FT1;于上网本所用的插槽为Socket FS1 目前桌面已经上市的台式机处理器为AMD Athlon II X4 631 采用FM1接口 32nm制程主频2.6Ghz

  • 21

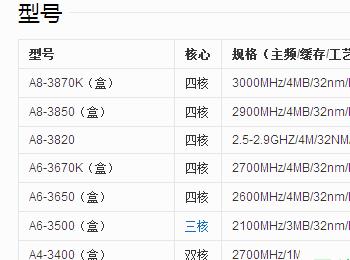

    APU: A8-3850 A8-3820 A6-3670K A6-3650 A6-3500 A4-3400 A4-3300 CPU: 速龙II X4 641 速龙II X4 631 AMD 速龙II X4 638 AMD 速龙II X4 651K 支持内存类型: DDR3

  • 22

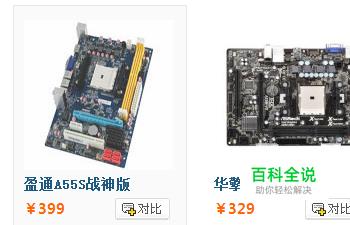

    对应芯片组:A75 A55 A55支持2组内存插槽(8G)A75支持4组内存插槽(16G)A55支持6个SATA2.0接口A75的6个SATA接口全是3.0标准A55最多支持14个USB2.0接口A75支持10个USB2.0及4个USB3.0接口

  • 23

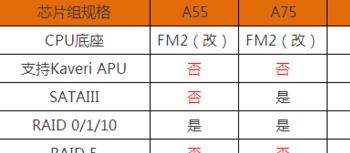

    现在新的A75 A55 有fm2接口,那是在fm1修改的,看图下就知道。

  • 24

    Socket FM2 Socket FM2是AMDTrinityAPU桌面平台的CPU插座。 新发布的A85的FCH芯片组将采用这种CPU插座。对于A75、A55芯片组,AMD表示可以与Trinity APU相容,但是需要使用Socket FM2插座,因为Socket FM2与Socket FM1相比,针脚的排列和针脚数均有所改变。支援Trinity APU的主板(无论A55、A75还是A85芯片组)均须采用Socket FM2插座。此举与Socket AM3+插座回溯相容Socket AM3的CPU做法完全不同。

  • 25

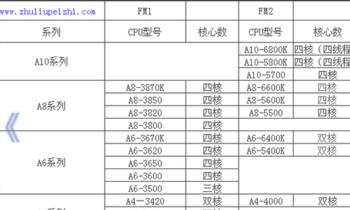

    支持cpu系列:速龙II X4 7开头 AMD 速龙II X4 760K AMD 速龙II X4 740 支持APU系列:A8 A10 A4 型号第一数字不是3跟7的。 AMD APU系列 A8-5600K AMD A10-6800K AMD A6-6400K AMD A4-5300 支持内存:DDR3

  • 26

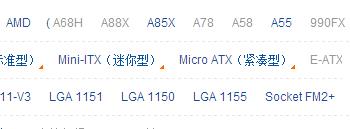

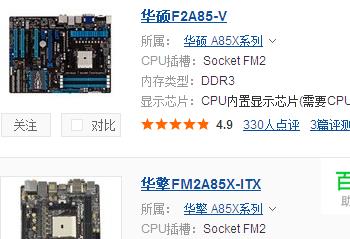

    对应主板:A68H/A88X/A85X/A78

  • 27

    fm2+ 是升级主板在fm2基础上升级的。 支持APU:A10 A8 A6 型号第一数字7系列 AMD A8-7650K AMD A10-7870K AMD A6-7400K 支持cpu:速龙 X4 8开头/速龙 X2 4开头 AMD 速龙 X4 860K AMD 速龙II X4 870K AMD 50

  • 28

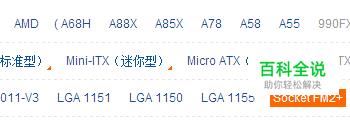

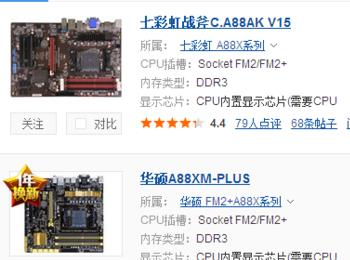

    对应主板: A68H/A88X/A85X/A78/A58/A55

  • 29

    多说一句: A系主板目前共有5种芯片组3种接口 接口: FM1 FM2 FM2+接口兼容性:FM1仅支持FM1接口的CPU不兼容FM2与FM2+ 的CPUFM2仅支持FM2接口的CPU不兼容FM1与FM2+的CPUFM2+不兼容FM1接口的CPU但兼容FM2和FM2+的CPU切记!不同的芯片组:A55芯片组主板分别有三种接口FM1 FM2 FM2+FM1接口的没有USB3.0没有SATA3没有PCI-E3.0FM2接口的没有USB3.0没有SATA3没有PCI-E3.0FM2+接口的没有USB3.0没有SATA3有PCI-E3.0A75芯片组主板分别有三种接口FM1 FM2 FM2+FM1接口的有USB3.0有SATA3没有PCI-E3.0FM2接口的有USB3.0有SATA3没有PCI-E3.0FM2+接口的有USB3.0有SATA3有PCI-E3.0A85X芯片组主板分别有两种接口FM2 FM2+FM2接口的有USB3.0有SATA3没有PCI-E3.0FM2接口的有USB3.0有SATA3有PCI-E3.0A78芯片组主板只有一种接口FM2+FM2+接口的有USB3.0有SATA3有PCi-E3.0A88X芯片组主板只有一种接口FM2+FM2+接口的有USB3.0有SATA3有PCi-E3.0注:1.A系主板带PCI-E3.0的必须搭配FM2+的CPU:显卡才能工作在X16模式下2.A55 A75 A85 不支持三代APU某些新特性

  • 30

    再说一下:推土机。 推土机是个大类:包括第一代推土机(同名),第二代打桩机,第三代压路机三代产品 只要CPU型号上有FX、A10、A8、A6、A4这些标识的都属于推土机系列。 压路机也属于推土机系列,只不过性能比一般推土机产品更高。 目前只有两款处理器,A10 7850K和A10 7700。 推土机是美国AMD公司彻底重新设计的CPU架构,于2011年10月正式推出,面向高端发烧级用户,拥有DDR3-1866MHz原生内存支持、XOP指令集、模块化设计等多项新特性,全面取代羿龙II系列处理器。 2013年,AMD会更新至“压路机”微架构,制作工艺更新至28nm,同样也是率先用在主流APU的CPU单元上,那时已经是第三代APU了,还是2-4核心设计,GPU单元会是HD7900的GCN架构,会引入HSA异构计算加速技术。入门APU同样会进行更新,2-4核心的Jaguar核心,取代当年的E系列。
