本期为大家带来的是CAD入门必备（三）对象捕捉和最近私聊小编高频问题的答疑解惑两部分，如果对你有用，记得给个关注哦，小编将不定时的更新各种技巧。
一、对象捕捉
前言：一般来说，在cad绘图中，要想保证精确作图，其中一个做法就是输入坐标、捕捉栅格，但有这样比较麻烦，我们也可以直接利用图中已有图形的一些特征点，如端点、中点、交点，垂直点等来绘图，这样就可以节省很多时间。这些点的坐标虽然不知道，也不在栅格点上，但是利用CAD的对象捕捉功能却可以达到轻松精准定位的效果。所以，掌握对象捕捉的设置和使用对初学者来说是至关重要的。

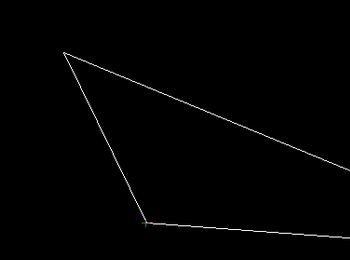

如图
如上图，假设我们想要画一条直线从三角形的左下角连接到对边的中点。我们又不想用输入坐标的方法去画，这时候对象捕捉就可以帮助我们解决这个问题。对象（OBJECT），我们可以理解为各种各样的图形，那对象捕捉是如何工作的呢？下面一起来看看吧！
1、首先我们要确认底部状态栏的对象捕捉按钮是否已经被按下。我们可以点击图标打开，或者按快捷键F3快速打开和关闭对象捕捉。
如图

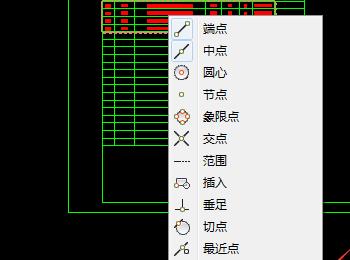

不同版本捕捉按钮的图标大同小异，如果图标记不住，可以用鼠标任意指定一个图标，点击右键，把“使用图标”的勾选去掉，就可以直接显示文字了，更容易找到这个按钮。
把“使用图标”的勾选去掉

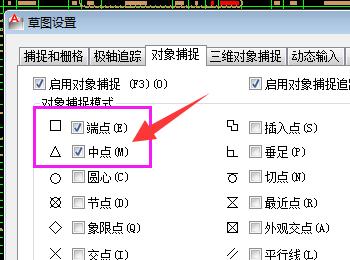

2、设置对象捕捉。用鼠标指定对象捕捉图标，点击右键在点击设置进入“草图设置”页面，默认状态下会勾选端点、中点、交点几种最常用选项，除了这几种以外，比较常用的还有圆心（中心）、垂足、切点。这里我们勾选"端点和中点"（注意：有些人为了省事，直接将所有捕捉选项都打开，这样其实不好，不仅会增加CAD的计算量，降低CAD的性能，而且有些捕捉选项还可能会干扰我们定位。）
勾选"端点和中点"

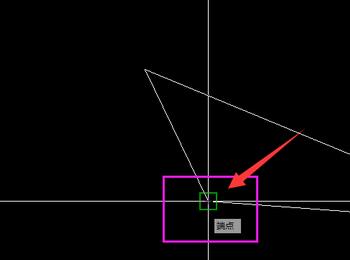

3、接下来就可以执行操作了，输入直线命令L，回车，将光标移动到三角形左下角附近，当光标靠近时，可以看到出现一个绿色的方框，在出现绿色方框的时候单击，直线的第一点就被准确地定位到两条直线的端点位置。
如图

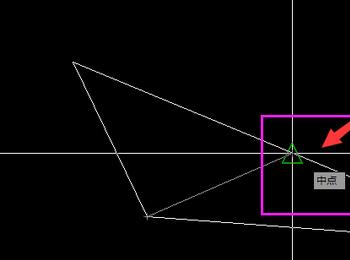

4、将光标移动到对边的中间位置，此时会出现一个绿色三角形，并会提示中点，出现绿三角的时候单击，确定直线的第二点。按空格或回车，就可以结束直线绘制。
如图
通过以上的例子，相信大家对对象捕捉功能已经有了大致的了解，当我们需要捕捉图形上不同的特征点时，软件为了让我们捕捉到正确的点，光标靠近某个特征点时，就会显示一个捕捉的标记，不同特征点的标记形状不一样，如果光标稍停留一下，就会弹出文字提示，更明确地告诉我们捕捉到的是什么点。其他捕捉方式大家有兴趣的话，可以自己试一试，也不是很复杂。
二、CAD每打开一个文件都会启动一个CAD程序怎么关闭？
在使用CAD的时候有时会发现：每当打开一个文件时就会启动一个CAD程序，而不是在已经打开了的CAD程序中打开，这样会导致电脑资源消耗过大，既占用了电脑的内存使电脑变卡操作又不方便，但是一般来说，CAD是默认在同一个程序中打开所有CAD文件的，出现这种情况有可能是不小心改变了SDI变量值，那我们应该如何解决呢？
方法1、打开CAD在命令行输入 SDI 命令，设置变量值为“0”，然后将所有的CAD关闭后并重启即可。SDI 命令是用于控制CAD运行于单文档还是多文档界面的，选择1 为关闭多图形界面，选择0 则为打开多图形界面。
输入 SDI 命令，设置变量值为“0”
方法2、菜单栏选择：工具——选项(或快捷键op直接打开)——配置——重置即可
重置即可
方法3、重新安装CAD软件，注意：前提是软件要卸载干净了，包括注册表也全部清理干净。
结论：一般不建议使用方法3，有的版本卸载后再安装时容易出现很多问题，为了避免不必要的麻烦，一般选择前面两种方法就够了。
好了，今天的内容就分享到这里了，不知道你学会了多少呢？好东西记得要和大家一起分享哦！希望关键时刻能帮到大家。如果你还有其它更好的方法和技巧，欢迎转发留言补充和大家一起分享哦，谢谢关注！我们下期再见。
