工程制图中，经常会遇到回转体之类的零件，在他们的视图中，有时候会要求在非圆图形上进行圆的标注。但是标注工具中的直径标注，选择的对象只能是圆弧或者圆，那是怎样在直线上进行直径的标注呢？如下面的操作：
操作方法
-
01

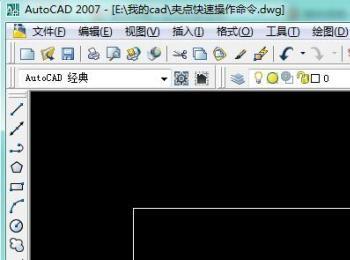

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
-
02

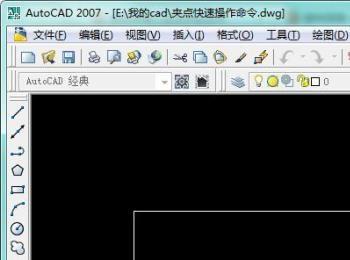

打开软件后，在绘图区域内使用“矩形”工具画出一矩形，我们的目的就是在矩形上方进行标注直径的命令。如图所示：
-
03

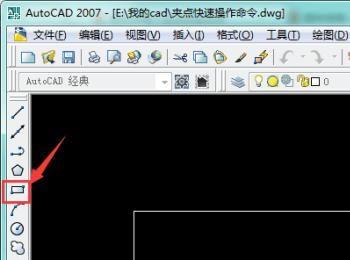

画出矩形后，在区域上方找到“标注”选项，如下图箭头所示；
-
04
点击“标注”选项，在其子菜单中找到“线性”标注选项，如图所示：
-
05

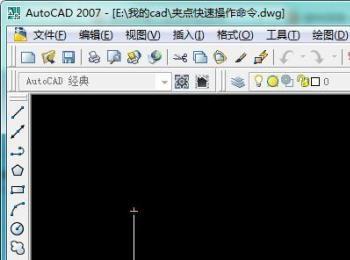

点击“线性”标注选项，在命令栏中，提示我们“指定第一条尺寸界限原点”，将鼠标移至左上方端点处作为第一条尺寸界限原点，如图所示：
-
06
点击鼠标左键确定，根据提示指定第二条尺寸界限原点。将鼠标移至右上方端点作为第二条尺寸界限原点，如图所示：
-
07
鼠标左键点击确定，然后先不要指定尺寸界限的上方位置，否则上方就没有直径符号。先在命令工具栏中找到“文字T”文字编辑选项，如图所示：
-
08
在命令栏中输入“T”进行文字编辑，然后点击空格或者回车键确认，提示我们输入标注文字，如图所示：
-
09
输入标注文字“%%c77.68”，特别注意，由于键盘上没有表示直径的符号，软件CAD中将“%%c”来表示直径符号，如图所示：
-
10

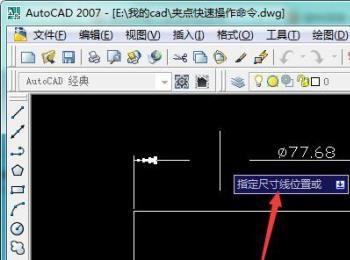

输入标注文字后，点击回车确定；然后指定尺寸线上方界限位置，如图所示：
-
11

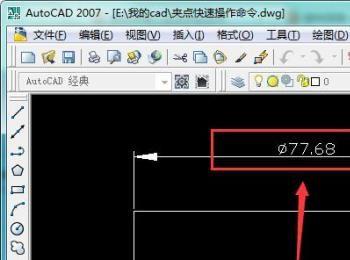

找到适合的位置后，点击鼠标左键确定位置。非圆图上直径标注操作完成，在下图中可以看到我们的标注：
