本方法以UG11为例。
操作方法
-
01

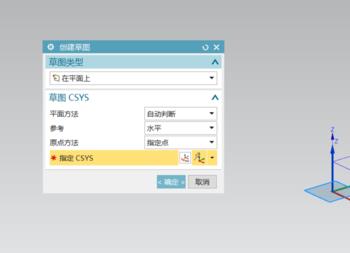

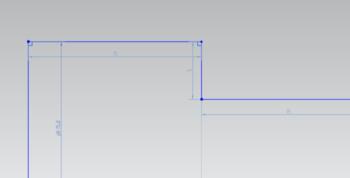

首先为了方便后面的工作，我们需要把工件草图画在x-y平面
-
02

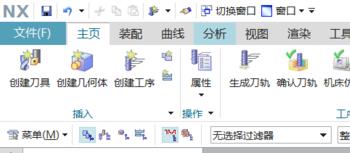

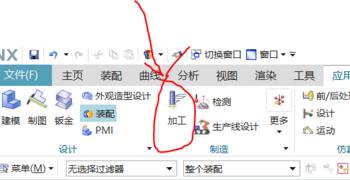

回转出来后点击加工
-
03

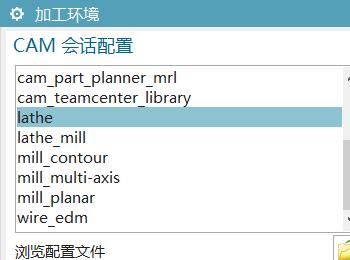

然后选择lache-turning
-
04

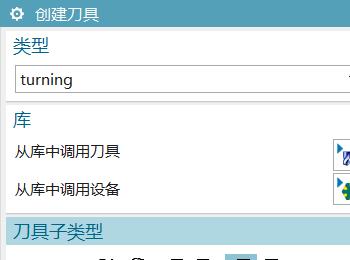

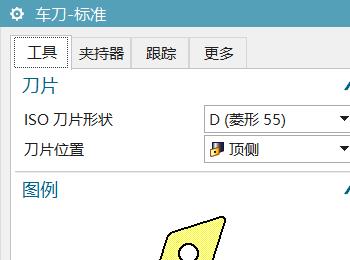

创建刀具，根据自己的需求选择想要的刀
-
05
配置一通后确定
-
06

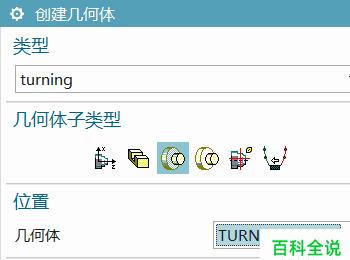

然后创建几何体，按照图中所示设置
-
07

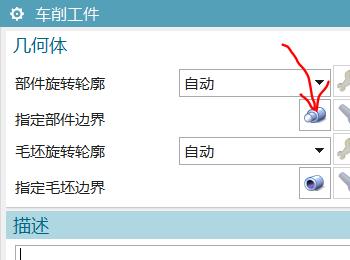

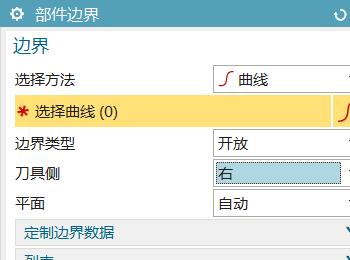

指定部件边界，如果刀路不正确就将刀具侧换成选项内的另一个
-
08
然后选择草图上的轮廓线，注意这里需要从刀尖点那端开始依次选择至终点
-
09

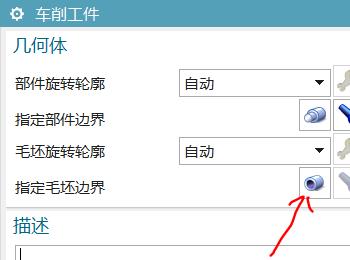

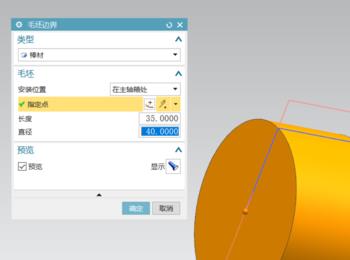

确定后指定毛坯边界
-
10

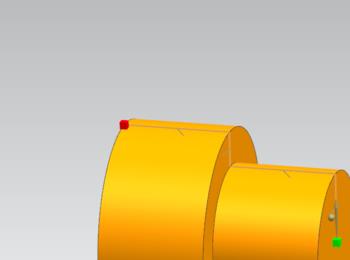

点击终点那端的圆心，长度是终点到刀尖的距离，直径根据实际情况定
-
11

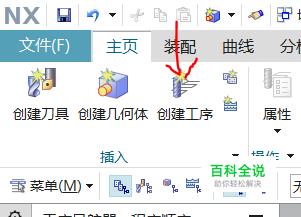

OK前面的准备工作做完之后我们就可以创建工序了
-
12

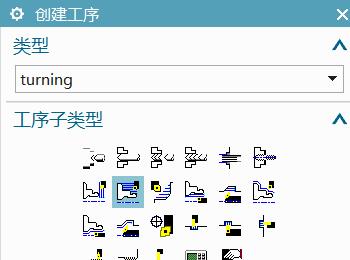

选择先前创建的刀具与几何体
-
13

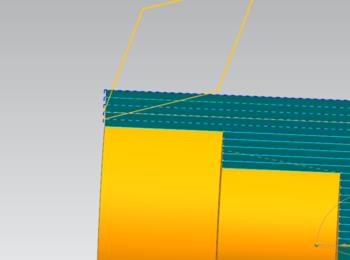

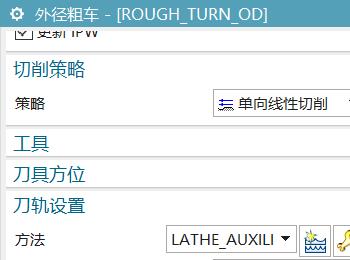

根据自己的需求设置，最后点图中箭头所指的那个按钮
-
14
完成！
导出为数控程序
-
01

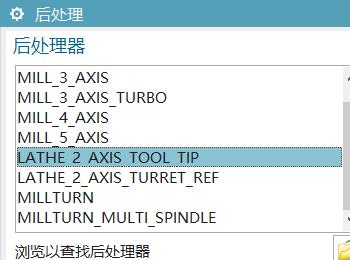

点击 后处理
-
02
选择lache开头的其中一个，确定即可。
